作為全球技術先進的實時時鐘IC芯片研發制造企業愛普生近日推出了內嵌溫補晶振的實時時鐘模塊RX8900系列。該系列與愛普生公司的RA8900系列RTC芯片同時發布，前者專供民用，后者主要用于汽車電子應用。高精度、小型化和尖端溫度補償技術是RX8900的主要技術優勢。



RX8900系列RTC相比其他時鐘模塊具有獨有的優勢，該模塊內部嵌入的了32.768kHz的晶體單元并采用了數字溫度補償震蕩技術（DT CXO）。這使得芯片在-40至+85°C溫度范圍內達到了±3.4至±5ppm的高精度。同時不同于其他實時時鐘，RX8900系列RTC的內嵌晶體單元使得產品不用外接晶體模塊，這極大的節省了有限的電路板資源也減少了系統設計的難度。



晶體嵌入實時時鐘又極大地增加的系統的穩定性和可靠性，配合數字溫度補償震蕩技術，RX8900模塊在系統設計難度、電路版資源、穩定性和可靠性方面具有的巨大優勢使之成為實時時鐘產品中的明智之選。

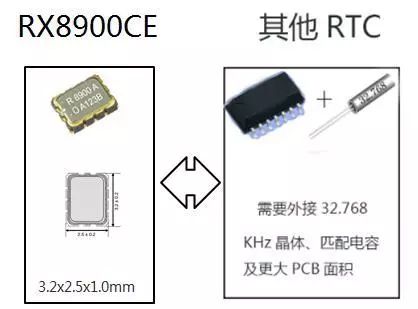

圖1：RX8900SA與其他RTC對比



愛普生利用 QMEMS技術生產出高精度的音叉型振蕩單元，并擁有能夠在最佳條件下驅動該振蕩單元的電路制造技術（半導體技術），這些優勢使RX8900系列RTC產品既實現了高精度和小型化，又將消耗電流控制在0.70μA(典型值)的極低電流下。同時，RX8900還能在檢測到主電源失電的時候切換至備用電源—一個備用電池或超級電容。



RX8900出廠前均調整了頻率精度，在保證了精度的基礎上提供給用戶，用戶在使用時不需要調節頻率，所以可大幅度提高設計效率和產品質量。



為了回應顧客對電子設備時鐘高精度化等的需求，RX8900系列提供了兩種外形尺寸：RX8900CE為3.2×2.5×1.0 (最大)mm，是愛普生公司的實時時鐘模塊中最小的尺寸；RX8900SA為10.1×7.4×3.3(最大)mm，與愛普生公司原有商品（型號末尾為"SA"的實時時鐘模塊）具有相同尺寸。



RX8900產品特點：



    •   擁有較高精度

--  UA ± 3.4 x 10-6 / -40 ºC ~ +85 ºC (相當于每月 9 秒偏差)

--  UB ± 5.0 x 10-6 / -40 ºC ~ +85 ºC (相當于每月 13 秒偏差)

--  UC ± 5.0 x 10-6 / -30 ºC ~ +70 ºC (相當于每月 13 秒偏差)



 •   內置32.768 kHz晶體單元和DTCXO,32.768 kHz頻率輸出功能



--  FOUT 引腳輸出 (CMOS 輸出), CL=30 pF

--  可選擇輸出頻率為 32.768 kHz, 1024 Hz, 或 1 Hz



•   電源切換功能



--  當 VDD 值下降，內部源被切換到 VBAT.

--  非常小的漏電流



 •   擁有I2C-Bus接口（400kHz）

 •   工作電壓范圍：2.5V-5.5V

 •   溫度補償電壓：2.0V-5.5V

 •   計時保持電壓：1.6V-5.5V

 •   多種功能：全日歷,報警器,定時器,溫度傳感器功能
