EPSON RX-8010SJ實時時鐘模塊選型

點擊下載：規格書 pdf（PDF格式；460kb）點擊下載：應用指南 pdf（PDF格式；699kb）


核心特點：內置晶體諧振器；低成本晶振；低功耗晶振；工業級晶振；I2C接口

愛普生最新內置晶體實時時鐘芯片RX8010SJ，將32.768kHz晶體和時鐘IC組合在一個封裝中,并在出廠時進行時鐘精度調整。廣泛適用于視頻監控，各種網絡通信設備、工業控制系統、醫療設備、辦公設備、測量?jī)x器等，各種有時間保持要求的工業和消費產品中。
特點：
1、PKGSOP8小型化封裝，節省元器件數量和PCB 面積，使產品性?xún)r(jià)比得到大幅度提升。引腳兼容NXP，Maxim/Dallas等多家RTC，用戶可再現有的電路上方便應用測試；
2、TimeAccuracy：時鐘精度5+/-23PPM，由EPSON工廠出廠時，每片調整，以保證精度要求；
3、可靠性及穩定性：*內部集成32.768kHz晶體，并且完成頻率精度的預調整，為項目開發縮短研發周期和調試成本，并可保證時鐘精度滿足設計要求。減輕用戶對電路匹配的負擔和環境對晶體電路的影響；

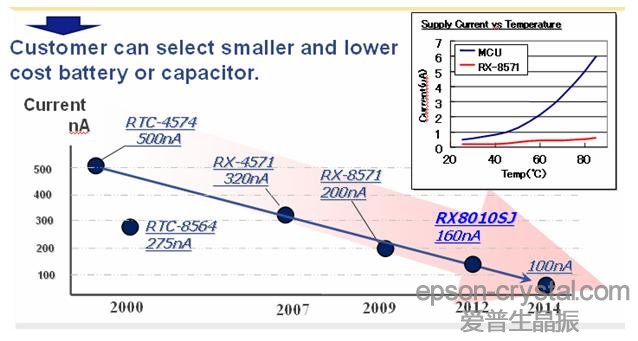

4、低功耗:時鐘保持功耗僅160nA(約為競爭對手的一半)，滿足長期時鐘保持要求并可采用小容量電池或電容；
5、工業級產品，工作溫度：-40~85攝氏度。
6、主要應用包括：DVR，NVR，智能表，消費類電子，工業電子設備等。


RX-8010SJ內置32.768kHz 晶體單元(頻率精度預調整)

・接口類型 :I2C-Bus接口（Max：400kHz）

・工作電壓范圍 :1.6V ～ 5.5V

・寬計時器電壓范圍 :1.1V ～ 5.5V

・低待機電流 :160nA / 3.0V (Typ.)

・頻率輸出功能  :C-MOS 輸出 / 開漏輸出（32.768 kHz, 1024 Hz, 或 1 Hz.）

・時鐘精度 : 5 ±23ppm  @  Ta=+25°C   VDD=3.0V

・內置用戶RAM  :128 bit (8 bit x 16, SRAM)

・包括時刻、日歷、警報器、定時器電能等。
・功耗：160nA

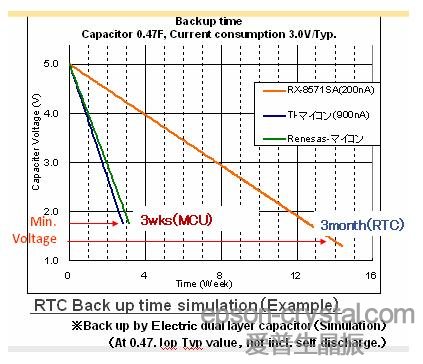

0.47F電容作為后備電源供電的情況下，MCU內置RTC可支持工作3周，而RX-8010SJ可以支持工作3個月時間，具有更持久的斷電續航能力。

愛普生為RX-8010SJ實時時鐘模塊準備了Linux 驅動.下載地址：http://www.epson-crystal.com/FAQ/9.html

*依據來自L(fǎng)MI(Linux Mark Institute)的授權使用Linux®的注冊商標

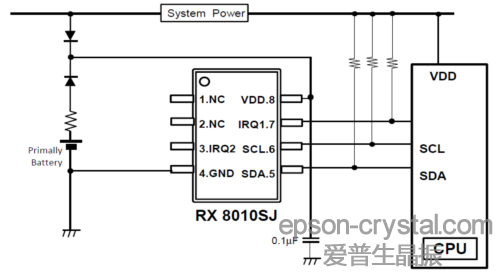

典型硬件設計：

RX-8010SJ<a href='http://www.fuu-grace.com/RTC/' target='_blank'><u>實時<a href='http://www.fuu-grace.com/RTC/' target='_blank'><u>時鐘模塊</u></a></u></a>典型硬件設計 RX-8010SJ<a href='http://www.fuu-grace.com/RTC/' target='_blank'><u>實時<a href='http://www.fuu-grace.com/RTC/' target='_blank'><u>時鐘模塊</u></a></u></a>
