6腳貼片晶振是指有六個引腳的晶振，也有人簡稱為6P晶振或者誤寫成6角晶振都是指一類東西。一般都屬于晶體振蕩器而非晶體諧振器，比如壓控晶振、溫補晶振、可編程晶振、差分晶振等具有特殊要求的晶體振蕩器，常規用途的有源晶振也還是以4腳晶振為主。我們知道，普通的4腳貼片晶振（晶體振蕩器）通常為ST、GND、OUT、Vcc四個引腳，之所以增加了兩個引腳肯定的是對該晶體振蕩器增加了功能，所以需要對應的功能引腳出來。當然不同類型的和不同功能要求，同樣是6腳晶振，輸出的引線功能卻很可能是不同的。

關于晶振引腳，我們總結了愛普生晶振腳位的一般性規則：

1，六腳、8腳、10腳貼片晶振一定是有源晶振；
2，4腳的貼片晶振可能是有源晶振，也有可能是無源晶振；
3，2腳的貼片晶振一定是無源晶振。


那么EPSON有源晶振的腳位如何定義進而區分呢？

我們以愛普生的一款低抖動saw晶體振蕩器EG-2121CA為例加以說明：

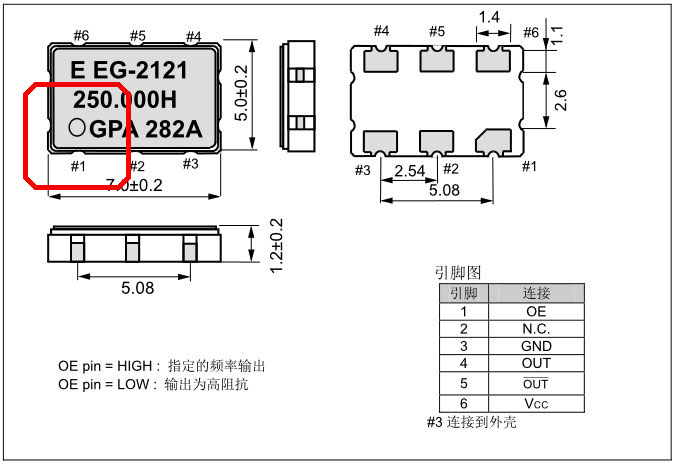

一般原則是，從晶振有印字的一面看，距離圓圈最近的引編號為1腳。如下圖紅框部分圓圈下方的#1腳。其它腳位按逆時針?lè)判闹鹨慌判颍?1、OE（使能引腳）；2、N.C.(空腳) ；3、GND（接地）；4和5、OUT（輸出）；6、Vcc腳接電壓。常見的有源差分晶振、saw振蕩器（SPSO）六個腳位基本一樣。具體以實際型號的規格書為準。
