AT型石英晶體諧振器的優點、缺點與愛普生的解決方法

AT型石英晶體諧振器的振蕩是典型的厚度變形振蕩，其理想的振蕩狀態是只在中央部分振蕩，而周圍部分不產生振蕩。對于MHz 頻帶中較低頻帶的 AT 型石英晶體諧振器，大多使用倒角加工，使石英片的中央部分與周圍的厚度不同，從而獲得該效果。通常，石英晶振制造商更多使用AT型石英晶體諧振器。

AT型無源貼片晶振的優點在于：

①在常溫范圍內有拐點，頻率在較寬的溫度范圍內保持穩定；
②覆蓋的高頻范圍較寬；
③與石英片的長寬尺寸無關，只需控制石英片厚度就能獲得所需高頻，因此適于小型化；
④只需旋轉 Z軸就能進行石英片切割，便于生產。

缺點：常規AT晶振的頻率輸出范圍在較小，通常機械性研磨實現批量、穩定生產的頻率限度為以基波起振 50MHz 左右（石英片厚度為約 30μm）。但是，若要從 AT型石英晶體直接起振高頻，則需將石英片加工得很薄。這在加工方法和機械性強度等方面存在著制約。

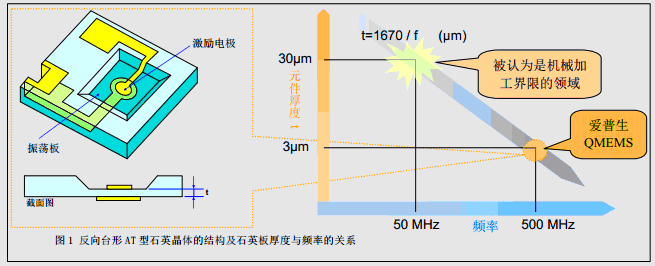

愛普生晶體諧振器的解決方案：為了獲取更大的頻率輸出，目前EPSON采用其獨有的"QMEMS"技術，生產出只將振蕩部分加工變薄的反向臺形 AT 型石英晶體，生產出只將激勵部分加工成幾微米的反向臺結構，使用高次振動的振動模式（三次諧波）達到 50MHz 至 150MHz，既保證了芯片的強度又能以基波起振高頻，由此產生高頻、穩定的基準信號。

• 愛普生溫補晶振TCXO停產型號替換官方資料

  作為的溫補晶振制造商，愛普生為了不斷滿足客戶的高穩定、高精度、低抖動、小型化的需求，持續推出了多種升級換代的新型貼片溫補晶振產品。一些老型號TCXO已經不再生產，從滿足客戶研發需求方面這當然是極好的，但是對于一些老的設計方案，采購人員

  選型與應用

• 愛普生無鉛晶振和符合ROHS指令的無鉛晶振端子規格

  EPSON提供符合歐盟RoHS 指令和無鉛級兩種標準的無鉛晶振晶體。請在購買時指明是否購買無鉛產品。 下表列明了愛普生晶體振蕩器部分型號的無鉛化數據，完整信息點擊下載： 。 類別 型號 終端材料 終端電鍍 符合歐盟RoHS指令 無鉛 鉛的含有信息 (歐盟RoHS指令中
