TG-5006CJ,TG-5006CG,TG-5006CE

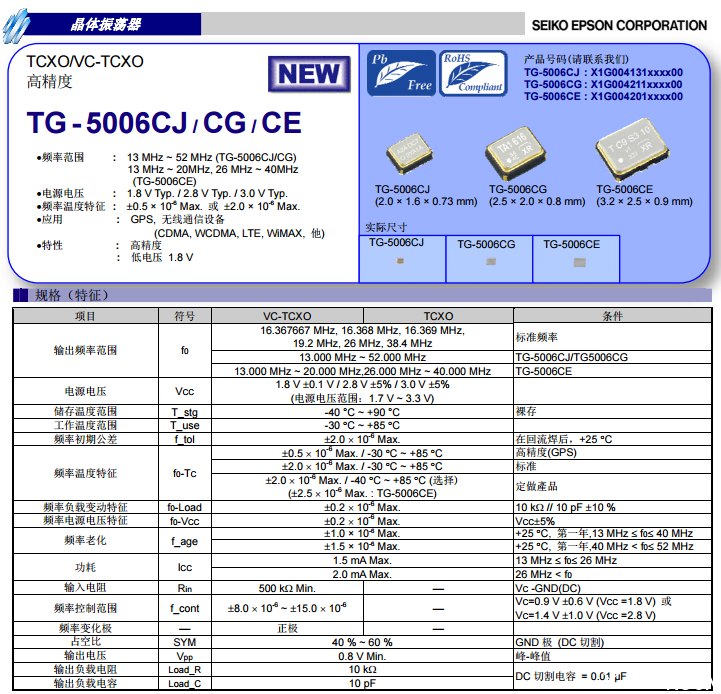

今天給大家介紹TG-5006系列：TG-5006CJ,TG-5006CG,TG-5006CE。精密的時間是現代通信、導航定位以及計算機自動控制的關鍵和核心，目前主流應用都是采用TCXO溫補晶振來提供。高精度晶振廠商愛普生晶振新推出超小型溫補晶振TG-5006系列：TG-5006CJ,TG-5006CG,TG-5006CE。其中每個型號都對應3種版本：VC-TCXO、TCXO和TCXO（具待機功能），可滿足多樣化的用戶需求。低功耗、頻率穩定、小型化的優點讓其適合應用于GPS設計、射頻和無線通信設備（CDMA、WCDMA、LTE、WiMAX）等有高精度和高可靠性要求的設備。TG-5006根據型號的不同具有不同的輸出頻率范圍，其中TG-5006CJ,TG-5006CG的輸出頻率范圍為13~52MHz，TG-5006CE的輸出頻率范圍為13~20MHz，26~40MHz，多種頻率輸出為用戶的設計提供了更加靈活的選擇，那么TG-5006CJ,TG-5006CG,TG-5006CE三種型號該如何識別，三個型號規格參數又有什么區別呢？南山電子幫你具體來分析下，首先我們來看規格書：

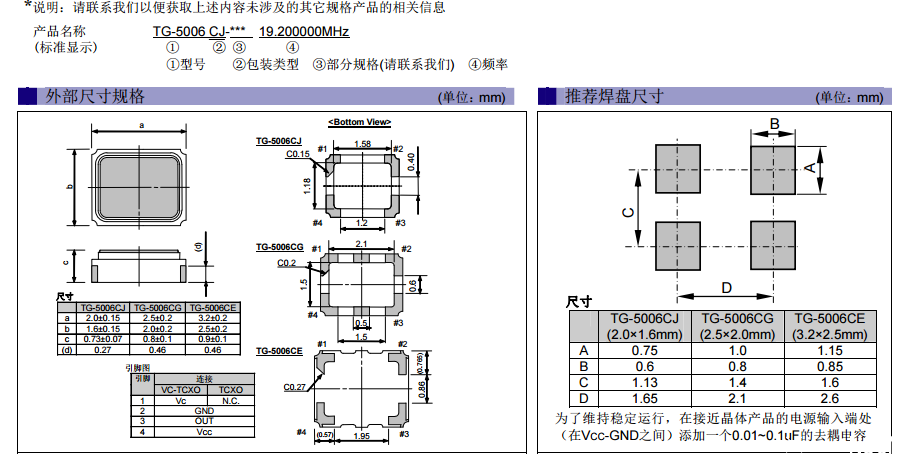

如上圖所示;首先三者尺寸規格就完全不同，TG-5006CJ是2.0X1.6mm，TG-5006CG為2.5X2.0mm，TG-5006CE是3.2X2.5mm，其次TG-5006CJ,TG-5006CG,TG-5006CE三者頻率范圍，工作溫度也不同，焊接也不同，大家在選型時候要注意，晶體振蕩器在工作一段時間之后均會出現頻率老化的問題，而基于TG-5006先進的工藝設計，其在第一年的頻率老化最大不超過±1.5ppm。出色的頻率穩定度，讓TG-5006CJ,TG-5006CG,TG-5006CE可以在各種對頻率具有高要求的應用中具有出色的表現。當然除了上述TG-5006CJ,TG-5006CG,TG-5006CE之外，作為愛普生晶振在中國大陸地區授權的核心代理商，南京南山半導體有限公司提供EPSON全系列溫補晶振產品，點網站右上方，或者去我們南山電子的某寶店——南山E店選型訂貨。
